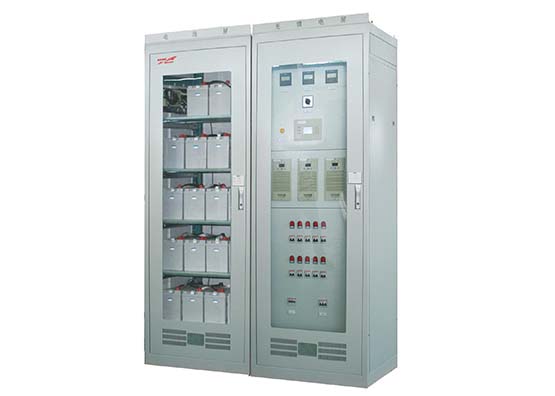

KHGZDW 系列直流操作电源

概述

     直流系统由交流配电单元，防雷单元，整流模块单元（220V/110V），监控单元，底层模块采集单元，降压单元，直流配电单元，电池组单元组成。系统中的各监控单元受主监控的管理和控制，通过RS485通讯线将各底层单元采集的信息传递至主监控。

功能特点

高可靠性模块

● 采用高可靠性、高效率的电源模块，具有风冷和自然冷却两种规格可选，效率高达95%以上。

蓄电池智能管理

● 蓄电池自动管理及保护，实时自动监测蓄电池的端电压、充、放电电流，根据蓄电池的特性控制蓄电池的均充和浮充，设置有电池过/欠压和充电过流声光报警；具有电池温度补偿功能，温度补偿系数可根据不同电池种类自行设定，满足不同品牌电池的温补要求，大程度延长电池寿命。

开放式接口设计

● 具有强大的通讯功能，很方便实现与变电站RTU装置或电厂计算机监控系统DCS连接；

高标准设计

● 系统采用IEC（国际电工委员会）、UL等国际标准，可靠性及安全性具有充分的保障；硬件低差自主均流技术

● 并联模块间输出电流大不平衡度小于±3%；

主要模块：

1）整流模块

充电装置采用多个高频开关电源模块并联，N+1热备份工作。高频开关电源模块数量

配置按如下公式进行：

无控母模块: 模块个数≥（0.1×C10 +经常负荷电流）/模块额定电流+1

有控母模块: 合母上的模块个数≥（0.1×C10）/模块额定电流+1

控母上的模块个数≥经常负荷电流/模块额定电流

2）降压硅链模块

电压调节单元分为DC110V和DC220V两个系列。DC110V系统调压范围为0-18V，DC220V系统调压范围为0-35V，特殊110V系统的调压范围为0-14V，分为五级或七级调压。器件容量按照母线持续电流的1.5-2倍选择，降压装置均可采用手动或自动两种控制方式。

3）监控显示模块

监控器选用灵活，采用注塑面板，美观大方，操作方便，历史故障和运行记录均断电不丢失，采用高速度、高精度芯片处理器，运算稳定、快速、抗干扰能力强。
